點膠配件
所有點膠配件均采用無硅化生產工藝，嚴格的檢驗程序確保產品一致性，所有產品均具有很高的公差等級及制造精度。
0769-23127991

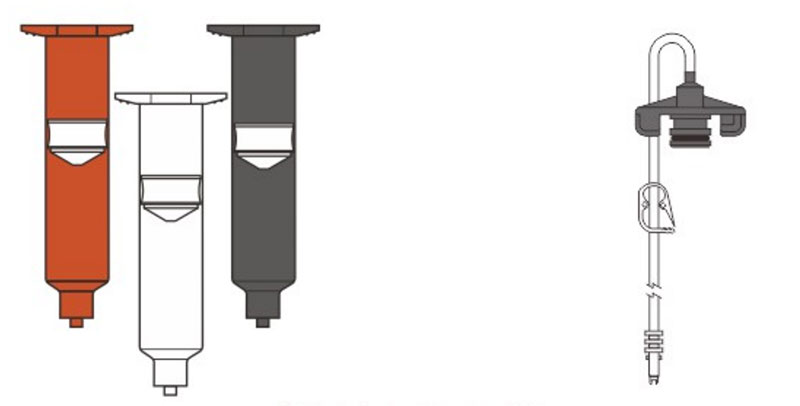

針筒及活塞套件
產品特點
- 所有針筒均由專用PP材料制成，活塞是PE材料制成。
- 透明針簡適合大部分流體材料
- 琥珀色針簡適合UV固化膠水，遮蔽范圍100-400nm
- 黑色針簡適合光固化膠水，含可見光遮蔽范圍100 -600m
| size | 透明針筒白色活塞 | 琥珀針筒白色活塞 | 黑色針筒白色活塞 | 每盒數量 |
| 3cc | 5103-B | 5103A-B | 5103B-B | 50 |
| 5cc | 5105-B | 5105A-B | 5105B-B | 40 |
| 10cc | 5110-B | 5110A-B | 5110B-B | 30 |
| 30cc | 5130-B | 5130A-B | 5130B-B | 20 |
| 55 cc | 5155-B | 5155A-B | 5155B-B | 15 |
針筒適配器
| size | 型號 |
| 3cc | 10O0A-5803 |
| 5cc | 1000A-5805 |
| 10cc | 1000A-5810 |
| 30cc,55cc | 1000A-5830 |

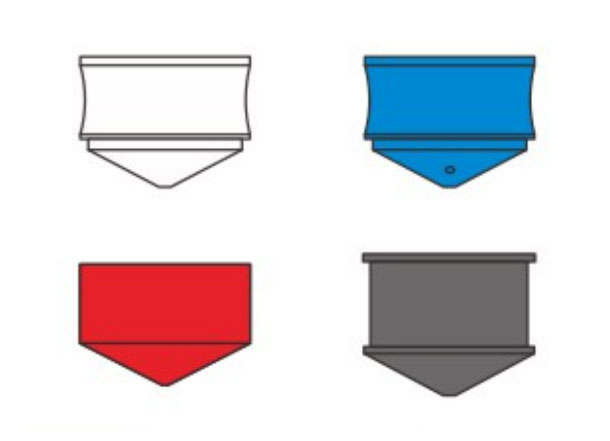

活塞
產品特點
- 白色適用一般流體，雙刮刀，低摩擦
- 藍色適用極稀薄流體，如水性液體、 瞬干膠
- 紅色適用濃稠，易拉絲膏體
- 黑色適用濃稠膏體
| size | 白色 | 藍色 | 紅色 | 黑色 | 每盒數量 |
| 3cc | 5103SP-B | 5103LVP-B | 5103HVP-B | n/a | 50 |
| 5cc | 5105SP-B | 5105LVP-B | 5105HVP-B | n/a | 40 |
| 10cc | 5110SP-B | 5110LVP-B | 5110HVP-B | n/a | 30 |
| 30cc,55cc | 5130SP-B | 5130LVP-B | 5130HVP-B | 5130FP-B | 20 |
針筒上蓋
惰性材質，與針筒配合緊密，確保膠液貯存安全
| size | 型號 | 每盒數量 |
| 3cc | 5103C-B | 50 |
| 5cc | 5105C-B | 40 |
| 10cc | 5110C-B | 30 |
| 30cc,55cc | 5130C-B | 20 |
針筒頭塞
| size | 型號 | 每盒數量 |
| 3cc- 55cc | 5100T-B | 50 |

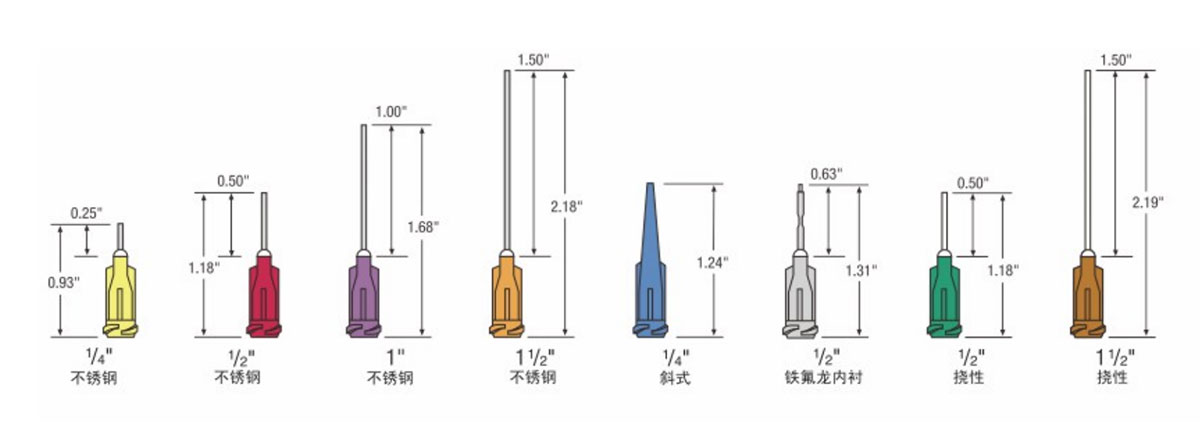

點膠針頭
點膠針頭，針管內壁精密拋光，無毛邊精密針尖，確保連續點膠效果。

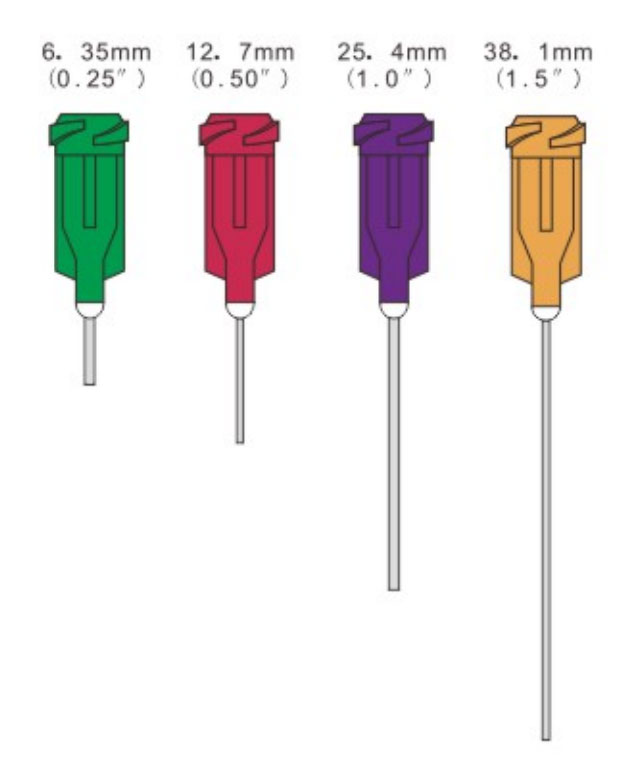

塑座直型不銹鋼針頭
| 規格 | 1/4 inch | 1/2 inch | 1 inch | 1.5 inch | 內徑 | 外徑 | 支/盒 | 色澤 |
| 14G | 5214-0.25-B | 5214-B | 5214-1-B | 5214-1.5-B | 1.50mm | 1.82mm | 50 | 橄欖色 |
| 15G | 5215-0.25-B | 5215-B | 5215-1-B | 5215-1.5-B | 1.37mm | 1.82mm | 50 | 琥珀色 |
| 18G | 5218-0.25-B | 5218-B | 5218-1-B | 5218-1.5-B | 0.84mm | 1.27mm | 50 | 綠色 |
| 20G | 5220-0.25-B | 5220-B | 5220-1-B | 5220-1.5-B | 0.60mm | 0.91mm | 50 | 粉紅色 |
| 21G | 5221-0.25-B | 5221-B | 5221-1-B | 5221-1.5-B | 0.51mm | 0.82mm | 50 | 紫色 |
| 22G | 5222-0.25-B | 5222-B | 5222-1-B | 5222-1.5-B | 0.41mm | 0.71mm | 50 | 藍色 |
| 23G | 5223-0.25-B | 5223-B | 5223-1-B | 5223-1.5-B | 0.33mm | 0.64mm | 50 | 橘紅色 |
| 25G | 5225-0.25-B | 5225-B | 5225-1-B | 5225-1.5-B | 0.25mm | 0.51mm | 50 | 紅色 |
| 27G | 5227-0.25-B | 5227-B | 5227-1-B | 5227-1.5-B | 0.20mm | 0.41mm | 50 | 透明 |
| 30G | 5230-0.25-B | 5230-B | 5230-1-B | n/a | 0.15mm | 0.31mm | 50 | 淡紫色 |
| 32G | 5232-0.25-B | 5232-B | n/a | n/a | 0.10mm | 0.26mm | 50 | 黃色 |

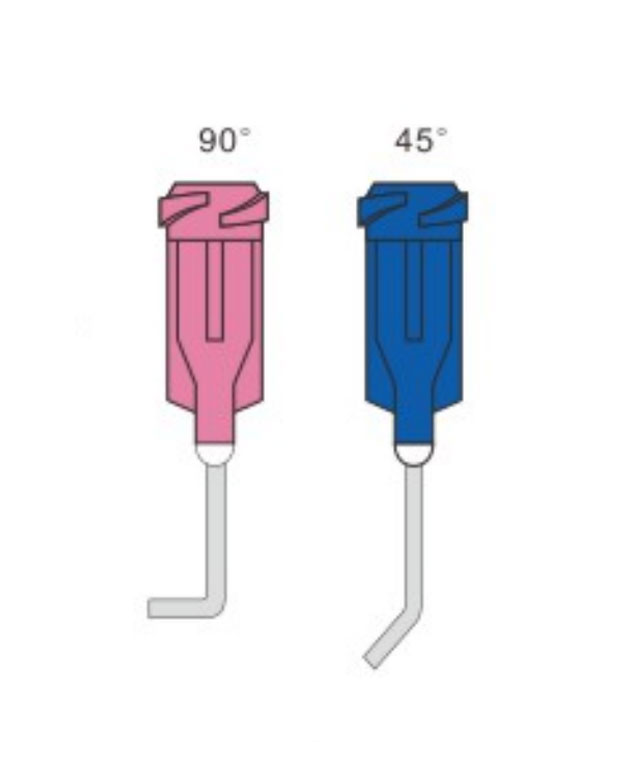

塑座彎角不銹鋼針頭
| 規格 | 45度1/2 inch | 45度1 inch | 90度1/2 inch | 90度1 inch | 內徑 | 外徑 | 支/盒 | 色澤 |
| 14G | 5214-45-B | 5214-1-45-B | 5214-90-B | 5214-1-90-B | 1.50mm | 1.82mm | 50 | 橄欖色 |
| 15G | 5215-45-B | 5215-1-45-B | 5215-90-B | 5215-1-90-B | 1.37mm | 1.82mm | 50 | 琥珀色 |
| 18G | 5218-45-B | 5218-1-45-B | 5218-90-B | 5218-1-90-B | 0.84mm | 1.27mm | 50 | 綠色 |
| 20G | 5220-45-B | 5220-1-45-B | 5220-90-B | 5220-1-90-B | 0.60mm | 0.91mm | 50 | 粉紅色 |
| 21G | 5221-45-B | 5221-1-45-B | 5221-90-B | 5221-1-90-B | 0.51mm | 0.82mm | 50 | 紫色 |
| 22G | 5222-45-B | 5222-1-45-B | 5222-90-B | 5222-1-90-B | 0.41mm | 0.71mm | 50 | 藍色 |
| 23G | 5223-45-B | 5223-1-45-B | 5223-90-B | 5223-1-90-B | 0.33mm | 0.64mm | 50 | 橘紅色 |
| 25G | 5225-45-B | 5225-1-45-B | 5225-90-B | 5225-1-90-B | 0.25mm | 0.51mm | 50 | 紅色 |
| 27G | 5227-45-B | 5227-1-45-B | 5227-90-B | 5227-1-90-B | 0.20mm | 0.41mm | 50 | 透明 |
| 30G | 5230-45-B | 5230-1-45-B | 5230-90-B | 5230-1-90-B | 0.15mm | 0.31mm | 50 | 淡紫色 |
全不銹鋼針頭
| 規格 | 1/4 inch | 1/2 inch | 1 inch | 內徑 | 外徑 | 支/盒 |
| 14G | 5214-0.25-M-B | 5214-M-B | 5214-1-M-B | 1.50mm | 1.82mm | 12 |
| 15G | 5215-0.25-M-B | 5215-M-B | 5215-1-M-B | 1.37mm | 1.82mm | 12 |
| 16G | 5216-0.25-M-B | 5216-M-B | 5216-1-M-B | 1.2 mm | 1.65mm | 12 |
| 18G | 5218-0.25-M-B | 5218-M-B | 5218-1-M-B | 0.84mm | 1.27mm | 12 |
| 20G | 5220-0.25-M-B | 5220-M-B | 522O-1-M-B | 0.60mm | 0.91mm | 12 |
| 21G | 5221-0.25-M-B | 5221-M-B | 5221-1-M-B | 0.51mm | 0.82mm | 12 |
| 22G | 5222-0.25-M-B | 5222-M-B | 5222-1-M-B | 0.41mm | 0.71mm | 12 |
| 23G | 5223-0.25-M-B | 5223-M-B | 5223-1-M-B | 0.33mm | 0.64mm | 12 |
| 25G | 5225-0.25-M-B | 5225-M-B | 5225-1-M-B | 0.25mm | 0.51mm | 12 |
| 30G | 5230-0.25-M-B | 5230-M-B | 5230-1-M-B | 0.15mm | 0.31mm | 12 |

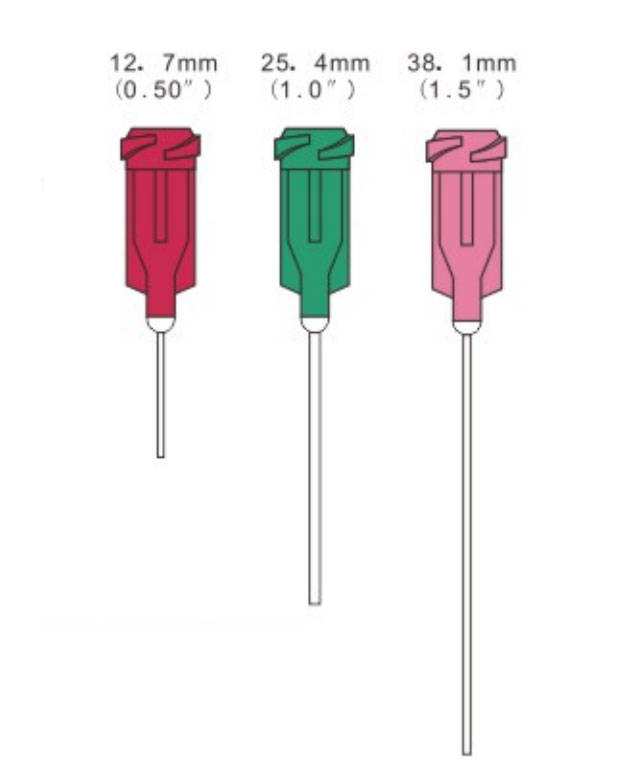

撓性針頭
| 規格 | 1/2 inch | 1 inch | 1.5 inch | 內徑 | 外徑 | 支/盒 | 色澤 |
| 14G | 5214-S-B | 5214-1-S-B | 5214-1.5-S-B | 1.55mm | 2.03mm | 50 | 橄欖色 |
| 15G | 5215-S-B | 5215-1-S-B | 5215-1.5-S-B | 1.30mm | 1.80mm | 50 | 琥珀色 |
| 18G | 5218-S-B | 5218-1-S-B | 5218-1.5-S-B | 0.84mm | 1.35mm | 50 | 綠色 |
| 20G | 5220-S-B | 5220-1-S-B | 5220-1.5-S-B | 0.60mm | 1.02mm | 50 | 粉紅色 |
| 22G | 5222-S-B | 5222-1-S-B | 5222-1.5-S-B | 0.41mm | 0.81mm | 50 | 藍色 |
| 25G | 5225-S-B | 5225-1-S-B | 5225-1.5-S-B | 0.32mm | 0.81mm | 50 | 紅色 |

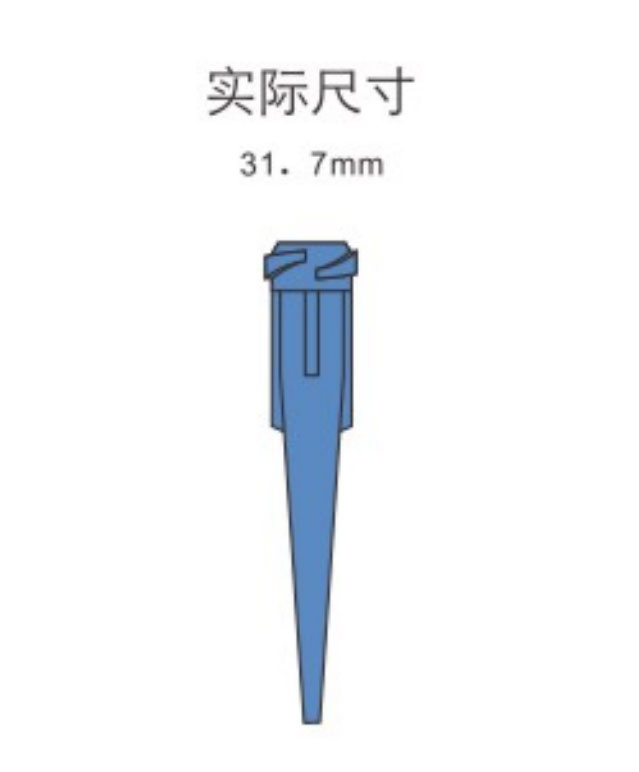

斜式針頭
適合大流量或中高粘度流體，可遮蔽UV光
| 規格 | 型號 | 內徑 | 包裝(支/盒) | 色澤 |
| 14G | 5214-T-B | 1.52mm | 50 | 橄欖色 |
| 16G | 5216-T-B | 1.20mm | 50 | 灰色 |
| 18G | 5218-T-B | 0.84mm | 50 | 綠色 |
| 20G | 5220-T-B | 0.63mm | 50 | 粉紅色 |
| 22G | 5222-T-B | 0.42mm | 50 | 藍色 |
| 25G | 5225-T-B | 0.28mm | 50 | 紅色 |

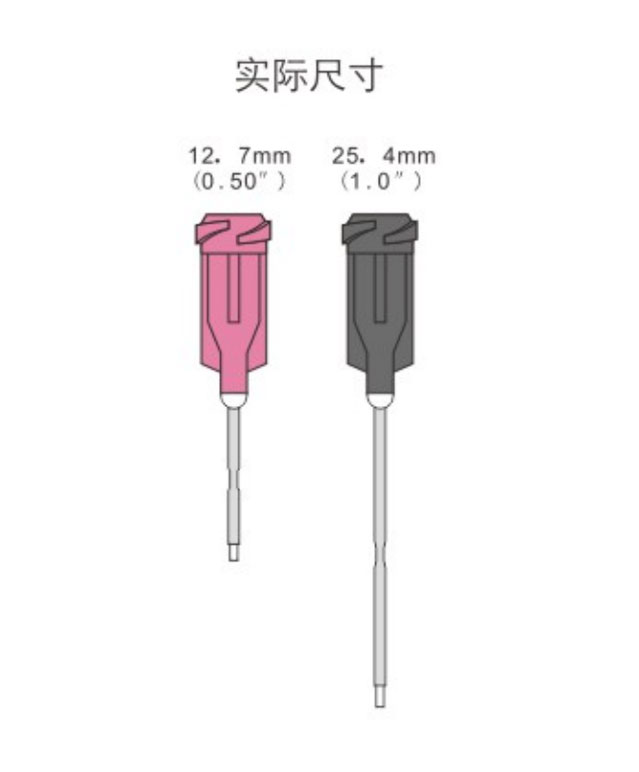

特氟龍針頭
防止瞬干膠在針管內堵塞，對稀薄液體具較佳的流量控制
| 規格 | 1/2 inch | 1 inch | 包裝(支/盒) | 色澤 |
| 21G | 5221-F-B | 5221-1-F-B | 50 | 灰色 |
| 25G | 5225-F-B | 5225-1-F-B | 50 | 粉紅色 |

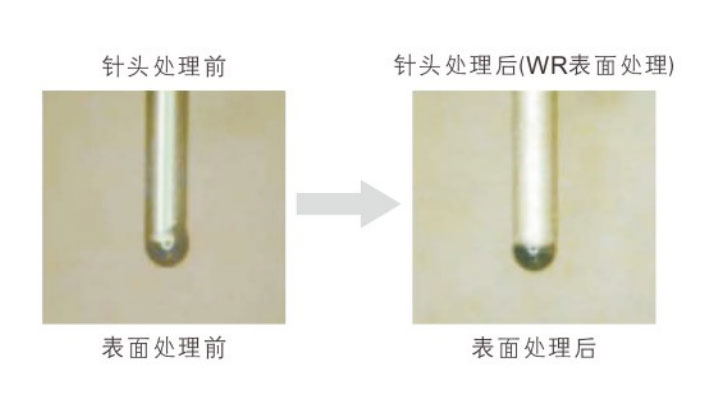

表面處理
精準點膠的秘訣在于抑制出膠量不均，材料拉絲，前 端爬膠等現象，進一步實現高品質的點膠。 在點膠針頭前端及內徑進行特殊材料的表面處理，可 以實現更精準的點膠。請依照使用目的與用途來選擇 表面處理的種類。
| WR表面處理 | AG表面處理* | |
| 薄膜厚度 | 2 um以下 | 0.01~0.03um |
| 耐熱程度 | 120℃ | 120℃ |
*部分材質不適用

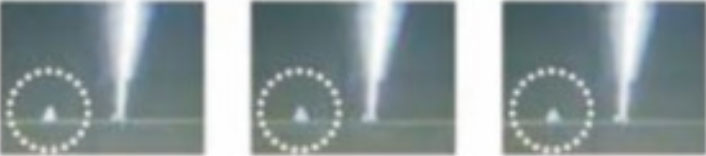

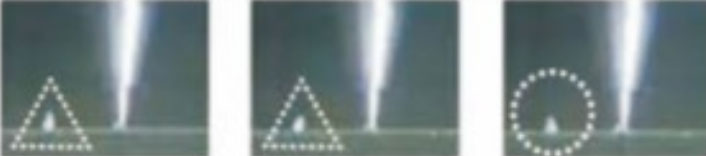

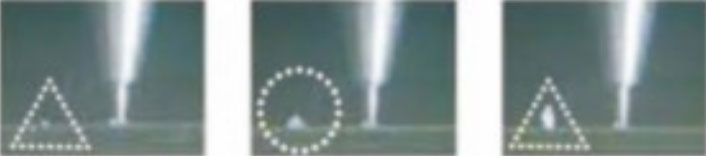

針頭直徑250μm的比較
| 點膠狀態 | 點膠時針頭狀況 | |
| LANZA |  |
 |
| 以往產品A |  |
 |
| 以往產品B |  |
 |
表面處理可達到高流動性的效果，在點膠范圍與連續性上，都可以達到穩 定的點膠。點膠材料不易粘針頭的效果也得到了證實。

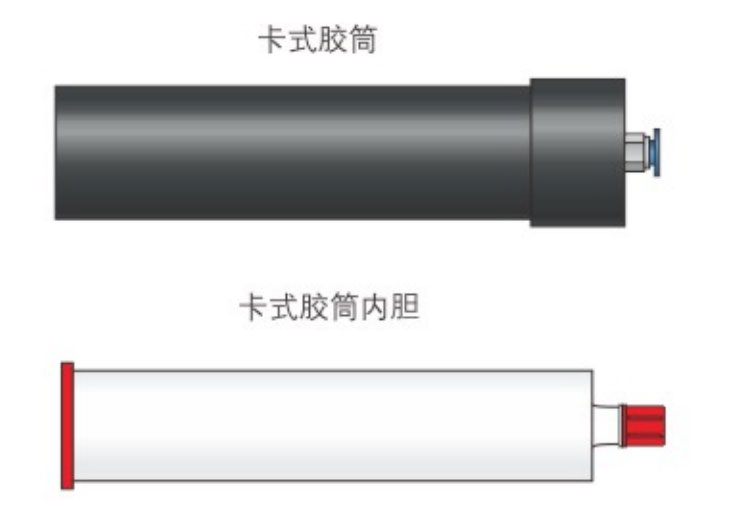

卡式膠筒
- 適用330cc包裝,外筒鋁合金陽極處理，質輕耐用。
- 另有6、8、12、20、32盎司可選。
| 組件 | 型號 |
| 內膽兩件套 | 5033G |
| 內膽四件套 | 5033C |
兩件套含內膽、活塞
四件套含內膽、活塞、頭塞、尾蓋

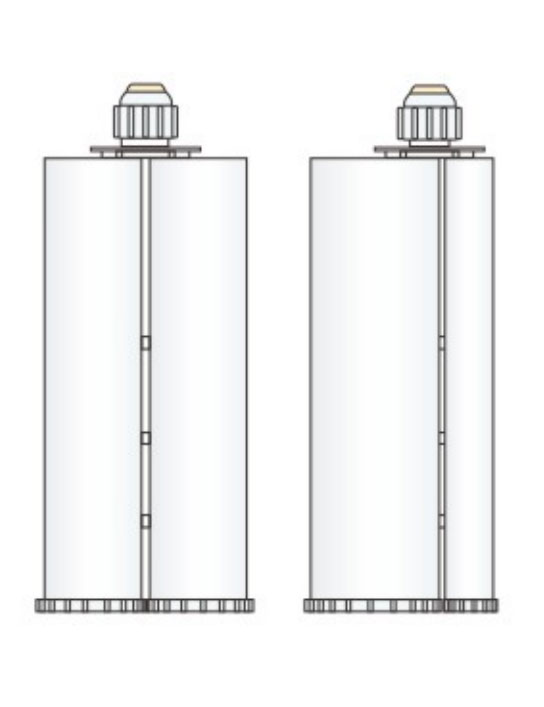

雙組份卡式膠筒
- 可搭配自動化設備，也可采用人工操作生產
- 維修簡單，免保養
| 型號 | 規格 |
| TC1-50D | 50毫升1:1 |
| TC2-50D | 50毫升2:1 |
| TC4-50D | 50毫升4:1 |
| TC10-50D | 50毫升10:1 |

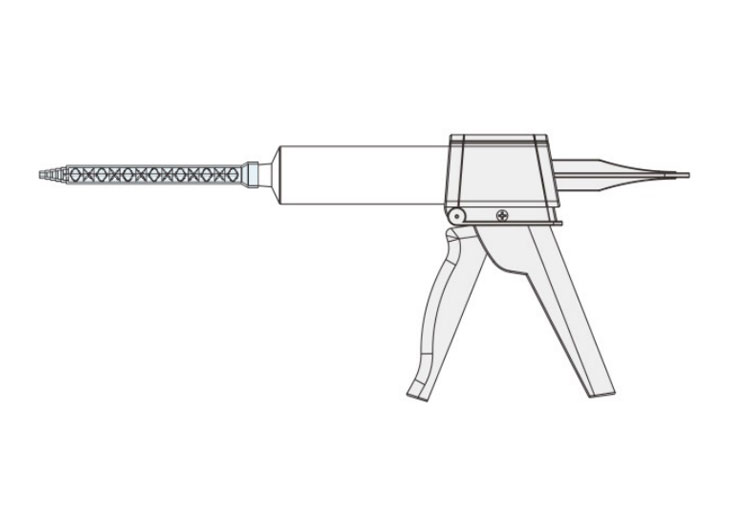

手動膠槍
- 穩定可靠，輕巧方便。
| 型號 | 規格 |
| G-50 | 50毫升1:1/2:1 |
| G1-200 | 200毫升1:1 |
| G2-200 | 200毫升2:1 |
| G5-360 | 360毫升5:1 |
| G1-400 | 400毫升1:1 |
| G2-400 | 400毫升2:1 |
| G1-600 | 600毫升1:1 |
靜態混料管
應用于包裝儲存雙組份液體材料,配合AB膠槍使用進行小量點滴, 劃線等點膠工藝,比例有1:1, 2:1 , ， 5:1 ， 10:1 。
| 型號 | 規格 |
| TC1-50 | 50毫升1:1 |
| TC2-50 | 50毫升2:1 |
| TC1-200 | 200毫升1:1 |
| TC1-400 | 400毫升1:1 |
| TC2-400 | 400毫升2:1 |
| 型號 | 規格 |
| TC10-235 | 235毫升10:1 |
| TC10-345 | 345毫升10:1 |
| TC5-360 | 360毫升5:1 |
| TC2-450 | 450毫升2:1 |
| TC1-600 | 600毫升1:1 |

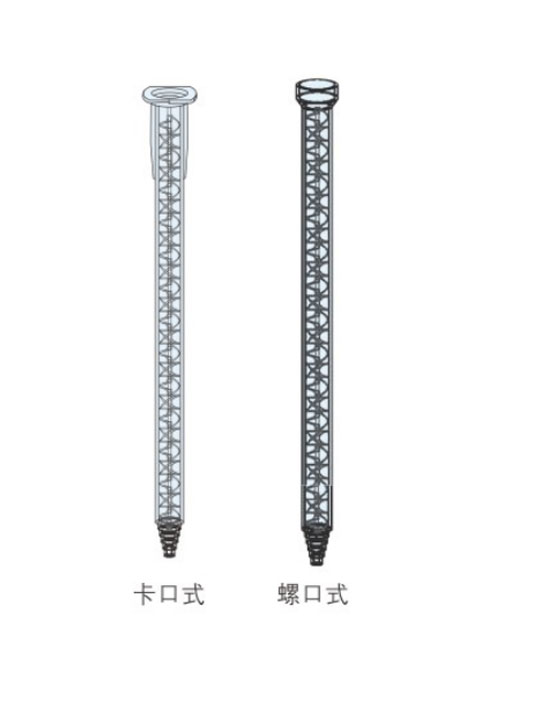

※TC1-50、TC2-50屬于卡口式接口，其余型號屬于螺口式接口。
雙組份膠筒
可將兩種流體均勻的自動混合,能節省人工，減少浪費。
| 型號 | 節數 | 總長 | 出料口內徑 | 入料口外徑 | 管體內徑 | 管體外徑 |
| TC-7 | 7 | 38mm | 1mm | 4.6mm | 3.0mm | 4.6mm |
| TC-16 | 16 | 83mm | 1.5mm | 10mm | 5.3mm | 7.6mm |
| TC-17 | 17 | 63mm | 1mm | 9.5mm | 3.0mm | 4.6mm |
| TC-17L | 17 | 163.8mm | 3mm | 17mm | 7mm | 17mm |
| TC-18 | 18 | 205mm | 5.9mm | 19.4mm | 17mm | 19.4mm |
| TC-20 | 21 | 153mm | 2mm | 17.4mm | 6.35mm | 8.7mm |
| TC-24 | 24 | 276mm | 3mm | 17mm | 10mm | 14mm |
| TC-32 | 32 | 352mm | 3mm | 14mm | 10mm | 14mm |
※TC-7、TC-16、TC-17、TC- -20適用于卡口式接口膠筒，其余型號適用于螺口式接0膠筒。TC-16為方形混料管。

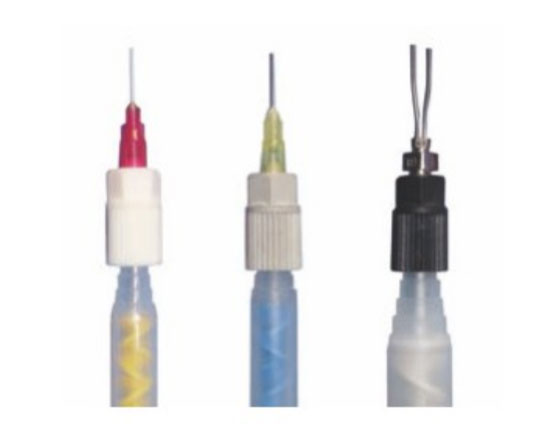

混料管轉接頭適用于靜態混料管與針嘴
| 型號 | 顏色 | 適用混合管內徑 |
| LA05-00 | 白色 | 5mm |
| LA06-08 | 灰色 | 6-8mm |
| LA10-00 | 黑色 | 10mm |
